Beschreibung

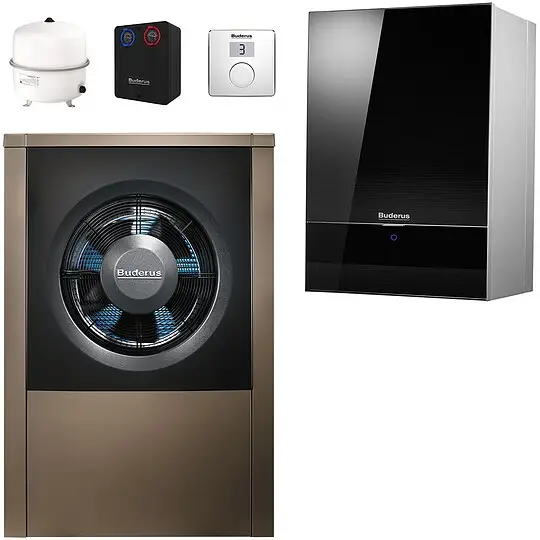

BUDERUS Wärmepumpenpaket Logaplus WLW196 iAR-6 S mit Luft-Wasser-Wärmepumpe Logatherm WLW196i-4 AR E 5,3kW/5,9kW reversibel, solare Warmwasserbereitung, Bedieneinheit RC100 H und 1 Heizkreis-Set ungemischt, bestehend aus:
Luft-Wasser-Wärmepumpe Logatherm WLW196i-4 AR E 5,3kW/5,9kW (Heiz-/und Kühlleistung), reversibel, monoenergetisch mit integriertem Heizstab, Farbe schwarz – 7739615448
Logatherm WLW196i-4 AR E, reversible Luft-Wasser-Wärmepumpe für monoenergetischen Betrieb.
Vorteile WLW196i-4:
- Max. Heizleistung 2,79 kW bei A2/W35
- Leistungszahl 3,99 bei A2/W35 gemäß EN 14825 und 60 % Inverterleistung
- Reversible Luft/Wasser-Wärmepumpe für monoenergetischen Betrieb
- Logatherm WLW196i-4 ARE, bestehend aus IDU-8iEW + ODU4.2i (Inneneinheit = IDU-8iEW = InDoorUnit_Water Außeneinheit = ODU4.2i = OutDoorUnit_Water)
- Wasserführende Verbindung zwischen Innen- und Außeneinheit
- Schnelle und einfache Installation
- Inklusive Estrichtrockungsfunktion und aktiver Kühlung
- Bis zu 62 °C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Bedieneinheit Logamatic HMC300 mit Klartextdisplay
- 1 ungemischter Heizkreis regelbar. Für gemischte Heizkreise sind Zubehöre erforderlich
Inneneinheit (IDU-8iEW) zu WLW196i-4:
Mit EMS-plus Bedieneinheit Logamatic HMC300
- Frontverkleidung aus modernem, bruchfestem Titaniumglas. Farbe schwarz.
- SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz / eine PV-Anlage vorbereitet
- Hocheffiziente Heizwasserpumpe Grundfos UPM2 25/75 PWM zur Heizwasserumwälzung zwischen Innen- und Außeneinheit
- Mit 9 kW elektronischer Zuheizer
- Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil
- Ausdehnungsgefäß 10 Liter
- Warmwasserbetrieb mittels externem Umschaltventil (Zubehör) möglich
- Elektronischer Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss Heizung: G 1″ AG
- Mindestvolumenstrom: 1,15 m3/h
- Restförderhöhe: 5,7 m
- Abmessungen (Breite / Höhe / Tiefe): 485 x 700 x 386 mm
- Nettogewicht: 32 kg
Außeneinheit (ODU4.2i) zu WLW196i-4:
- Invertergeregelter Verdichter- und Gebläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten
- Einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material
Mit serienmäßiger IP-Schnittstelle über das Funkmodul MX300 mit Wandhalter/Magnetbefestigung
- WLAN Verbindung zur Kommunikation mit der App MyBuderus
- WLAN Verbindung zur Kommunikation mit dem Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen und bedienen Sie Ihr Buderus System mit Ihrem Smartphone (Android, iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwasser und Einstellung von Zeitprogrammen
- Anzeige von Energieverbräuchen und deren Historie
- Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkomponenten
- Notizfunktion und anlagenspezifische Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller relevanten Betriebszustände und Monitoring zur professionellen Analyse
- Parameter-Konfiguration verändern und optimieren aller relevanten Anlagenparameter
Technische Daten WLW196i-4:
- Heizleistung +7/35 °C: 2,03 kW (nach EN 14825, 40 %)
- Heizleistung +2/35 °C: 2,79 kW (nach EN 14825, 60 %)
- Heizleistung -7/35 °C: 4,61 kW (nach EN 14825, 100 %)
- COP +7/35 °C: 4,61 (nach EN 14825)
- COP +2/35 °C: 3,99 (nach EN 14825)
- COP -7/35 °C: 2,92 (nach EN 14825)
- Kühlleistung +35/18 °C: 5,86 kW (gemäß EN 14511)
- EER bei A35/W18: 4,23
- Kühlleistung +35/7 °C: 4,12 kW (gemäß EN 14511)
- EER bei A35/W7: 3,09
- Nom. Luftvolumenstrom: 4500 qm/h
- Außenlufttemperatur min./max. Heizbetrieb: -20/+35, Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Schallleistungspegel nach ErP (EN 12102): 47 dB(A)
- Max. Schallleistungspegel im Tagbetrieb (EN12102): 61 dB(A)
- Max Schallleistungspegel im reduzierten Nachtbetrieb (silent mode, EN12102): 55 dB(A)
- Schalldruckpegel in 1 m Abstand (EN 12102): 35 dB(A)
- Max. Schallldruckpegel in 1 m Abstand (EN 12102): 49 dB(A)
- Kältemittelmenge R 410 A: 1,70 kg
- Max. Vorlauftemperatur: 62 °C
- Elektronischer Anschluss: 1L/N/PE/230V/50Hz
- Max. Leistungsaufnahme: 2,3 kW
- Wasserseitiger Anschluss Heizung: G 1″ AG
- Abmessungen (Breite / Höhe / Tiefe): 930 x 1380 x 440 mm
- Nettogewicht: 107 kg
EU-Richtlinie für Energieeffizienz:
- Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 55 °C: A+
- Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 35 °C: A++
- Energieeffizienzklassen-Spektrum: A+++ -> D
- Wärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 55 °C: 4 kW
- Wärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 35 °C: 4 kW
- Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 55 °C: 131 %
- Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 35 °C: 183 %
- Schallleistungspegel in Innenräumen: 29 dB
- Schallleistungspegel im Freien: 47 dB
- Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++
- Energieeffizienzklassen-Spektrum: A+++ -> G
- Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP) 133 %
Angaben in Bezug auf EU F-Gas Verordnung 517/2014:
Umwelttechnischer Hinweis: Enthält fluorierte Treibhausgase
- Kältemitteltyp: R410A
- Treibhauspotential – GWP: 2088 kgCO2eq
- Füllmenge Kältemittel: 1,75 kg
- Füllmenge Kältemittel: 3,654 tCO2eq
- Bauart des Kälte-
- kreises: hermetisch geschlossen
Logamatic RC100 H Fernbedienung mit Feuchtefühler – 7738112315
Basis-Raumregler RC100H, Einfachst-Bedieneinheit ohne eigene Zeitschaltuhr, als Fernbedienung für das Regelsystem Logamatic EMS plus.
Einsatzmöglichkeiten RC100 H:
- Raumtemperaturgeführter Regler für Anlagen mit einem ungemischten Heizkreis
- Fernbedienung in Anlagen mit übergeordneter Bedieneinheit RC310 mit max. 4 Heizkreisen und in Verbindung mit Wärmeerzeugern mit externer Speicherladepumpe ausschließlich als Fernbedienung einsetzbar
- Fernbedienung in Verbindung mit Wärmepumpen (von HMC300 oder HMC310 gesteuertem Heiz-/Kühlkreis) ausschließlich als Fernbedienung einsetzbar
- Sie erfasst die Raumtemperatur und die relative Luftfeuchte im Referenzraum
- Die RC100H kann als Fernbedienung für Heizkreis und Lüftung oder Wärmepumpe und Lüftung verwendet werden
- Luftfeuchtegeführter Regler (OFF) für Lüftungsanlagen
- Luftfeuchtegeführte Regelung mit bis zu 4 Bedieneinheiten RC100H oder, wenn vorhanden, 4 Lüftungszonen (1 Bedieneinheit je Lüftungszone)
Verwendung RC100 H:
- Wärmeerzeuger mit BUS-System EMS, EMS plus
- Kombination mit Logamatic RC10, RC20, RC25, RC30 und RC35 und Logamatic 4000 nicht möglich
- Lüftungsgeräte mit EMS plus
Montage RC100 H:
- Wandmontage im Wohnraum
Weitere Funktionen und Merkmale RC100 H:
- LCD-Display zur Anzeige der Raumtemperatur
- Manuelle Konfiguration über codierte Parametermenüs
Technische Daten RC100 H:
- Nennspannung: 8 … 16 V DC
- Nennstrom: 4 mA
- BUS-Schnittstelle: EMS plus (EMS)
- Regelbereich: -30 °C
- Zulässige Umgebungstemperatur: 0-60 °C
- Schutzklasse: III
- Schutzart: IP20
- Klasse des Temperaturreglers: V
- Beitrag des Temperaturreglers zur jahreszeitbedingten Raumheizungsenergieeffizienz: 3,0 %
- Abmessungen (Breite / Höhe / Tiefe): 80 x 80 x 23 mm
Lieferumfang RC100 H:
- Bedieneinheit Logamatic RC100H mit integriertem Feuchtefühler
- Wandhalter
- Montagematerial
- Technische Unterlagen
Bestehend aus:
- 1 Stk. Buderus Logatherm WLW196i-4 AR E Luft-Wasser-Wärmepumpe max. 5,6kW reversibel, monoenergetisch – 7739615448
- 1 Stk. Baugruppe INPA Schlauch – 8733716993
- 1 Stk. Abdeckhaube für INPA 4 – 8 AR – 8738205044
- 1 Stk. HS25/6 BU Heizkreis-Set ungemischt 6m Pumpe – 8718599200
- 1 Stk. WMS 1, Wandmontage-Set für 1 Heizkreis – 67900470
- 1 Stk. Anschluss-Set AS HKV25, HS/HSM25 – 5354210
- 1 Stk. Buderus Logafix Ausdehnungsgefäß BU-H 35 35 Liter für Heizung, max. 3 bar, weiß – 80432044
- 1 Stk. Buderus Logafix Kappenventil MS 3/4×3/4 – 82567096
- 1 Stk. Buderus Logamatic RC100H DE, AT, LU, CH, BE Fernbedienung mit Feuchtefühler – 7738112315
- 1 Stk. Rohrbegleitheizung 3m für Kondensatleitung – 7719003297
- 1 Stk. aeroline Doppelnippel 1″x1″ – 8718532193
- 1 Stk. Befestigungs-Set ODU Luft/Wasser – 8738209567
Hersteller-Artikel-Nr. 7739615455
