Beschreibung
| Artikel-Nr.: | ZH0600387 |
| EAN: | 4059915122464 |

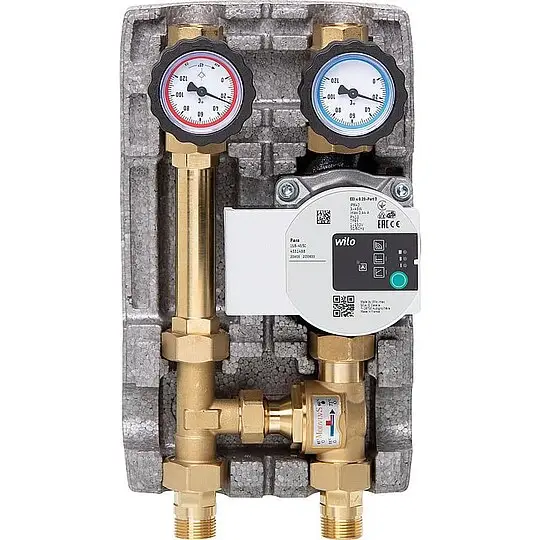

Heizkreis-Set Easyflow, DN20 (3/4″) Festbrennstoff-Ladeset 60°C, mit Pumpe Wilo Para 15/6SC
Beschreibung:
Vorlauf:
- 1x Vorlauf-Pumpenflanschkugelhahn mit Thermometer-Handrad (Thermometer-Ring rot, 0-120°C)
- 2x Überwurfmutter und Dichtung
- 1x Verschraubung DN 20 (3/4″)
- Inkl. U-Pumpe Wilo Para 15/6 SC, Baulänge 130 mm
Rücklauf:
- 1x Rücklauf-Pumpenflanschkugelhahn mit Thermometer-Handrad (Thermometer-Ring blau, 0-120°C) und aufstellbarer Schwerkraftbremse durch drehen von 45° des Handrades
- 1x Messingrohr
- 1x Verschraubung DN 20 (3/4″)
- Vor- und Rücklauf tauschbar
Technische Daten Heizkreisset:
- Betriebstemperatur max.: 110 °C
- Betriebsdruck max.: 10 bar
- Anschlüsse Kesselseite: DN 20 (3/4″)AG
- Anschlüsse Verbraucherseite: DN 20 (3/4″) IG
- Schwerkraftbremse: 20 mbar
- Achsmaß: 90 mm
- Material: Messing
- Isolierung: EPP
- Maße (mit Isolierung) HxBxT: 302 x 180 x 142 mm
Technische Daten Pumpe:
- Nenngröße: DN 15 (1/2″) x DN 25 (1″)
- Einbaulänge: 130 mm
- Förderhöhe: 6,0 m
- Betriebsspannung: 230 V/AC
- EEI:
- Proportionaldruckkennlinie: 3
- Konstantdruckkennlinie: 3
- Konstantdrehzahl: 3
- Material: Grauguss KTL-Beschichtet
- Bis 28 kW
- Durchfluss: max. 1200 l/h
- Kvs: 2,8
- Fest auf 60° C Rücklauftemperatur eingestellt
- 1x 3-Wege-Festwert-Mischventil
- T-Stück für 3-Wege-Festwert-Mischventil
Allgemeine technische Daten:
- Breite [mm]: 180
- Höhe [mm]: 302
- Tiefe [mm]: 142
- Ausführung: Pumpe Wilo Para 15/6 SC
- Anschlussgröße [DN]: 20
- Werkstoff Gehäuse: Messing
- Max. Leistung bei 30 K [kW]: 28
- Regeltemperatur [°C]: 60
- Ausführung: thermisch
- Material Wärmedämmung: EPP
- Max. Betriebsdruck [bar]: 10
- Max. Betriebstemperatur [°C]: 110
- Max. Durchfluss [m³/h]: 1,2
- Betriebsspannung [V]: 230
- Mit Thermometer: ja
Hersteller Art-Nr.: AN 202746-F3CS-P6
