Beschreibung

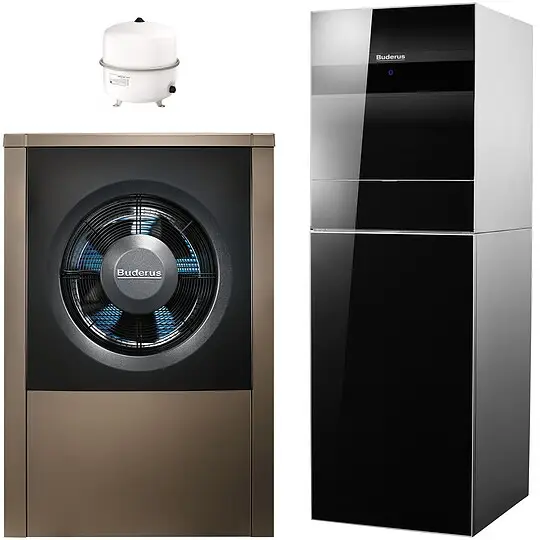

BUDERUS Wärmepumpenpaket Logaplus WLW196 iAR-14 mit Luft-Wasser-Wärmepumpe Logatherm WLW196i-6 AR TP120 6,3kW/6,7kW reversibel und Systemzubehör, bestehend aus:
Luft-Wasser-Wärmepumpe Logatherm WLW196i-6 AR TP120 6,3kW/6,7kW (Heiz-/und Kühlleistung) mit integriertem Pufferspeicher 120l, Farbe schwarz – 7739616347
Logatherm WLW196i-6 AR TP120, reversible Luft-Wasser-Wärmepumpe für monoenergetischen Betrieb mit integriertem Pufferspeicher.
Vorteile WLW196i-6:
- Max. Heizleistung 7,6 kW bei A2/W35
- Leistungszahl 4,13 bei A2/W35 gemäß EN 14825 und 60 % Inverterleistung
- Reversible Luft/Wasser-Wärmepumpe für monoenergetischen Betrieb
- Logatherm WLW196i-6 ARTP120, bestehend aus IDUiTP + ODU6.2i (Inneneinheit = IDUiTP = InDoorUnit_TowerPuffer Außeneinheit = ODU6.2i = OutDoorUnit_Water)
- Wasserführende Verbindung zwischen Innen- und Außeneinheit
- Schnelle und einfache Installation
- Inklusive Estrichtrockungsfunktion und aktiver Kühlung
- Bis zu 62 °C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Bedieneinheit Logamatic HMC300 mit Klartextdisplay
- 1 ungemischter Heizkreis regelbar. Für gemischte Heizkreise sind Zubehöre erforderlich
Inneneinheit (IDUiTP) zu WLW196i-6:
Mit EMS-plus Bedieneinheit Logamatic HMC300
- Frontverkleidung aus modernem, bruchfestem Titaniumglas. Farbe schwarz.
- SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz / eine PV-Anlage vorbereitet
- Hocheffiziente Heizwasserpumpe Grundfos UPM3 K 25-75 PWM zur Heizwasserumwälzung zwischen Innen- und Außeneinheit
- Hocheffiziente Heizwasserpumpe Wilo Para 25/8-75 für einen ungemischten Heizkreis
- Integrierter 120 L Pufferspeicher
- Mit 9 kW elektronischer Zuheizer
- Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil
- Ausdehnungsgefäß 17 Liter
- Warmwasserbetrieb mit integriertem Umschaltventil möglich (Warmwasserspeicher Zubehör)
- Bypass-Umschaltventil VC0 integriert
- Elektronischer Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss Wärmepumpe: G 1″ AG, Heizung: G 1″ AG
- Warmwasserspeicher: G 1″ Ü-Verschraubung
- Abmessungen (Breite / Höhe / Tiefe): 600 x 1850 x 650 mm
- Nettogewicht: 136 kg
Mindestvolumenstrom:
- mit ODU4.2i: 1,0 qm/h
- mit ODU6.2i / IDUWP6: 1,2 qm/h
- mit ODU8.2i / IDUWP8: 1,6 qm/h
- mit ODU11 / IDUWP11: 2,1 qm/h
- mit ODU14 / IDUWP14: 2,3 qm/h
Restförderhöhe:
- mit ODU4.2i: 7,6 m
- mit ODU6.2i / IDUWP6: 7,2 m
- mit ODU8.2i / IDUWP8: 5,8 m
- mit ODU11 / IDUWP11: 4,0 m
- mit ODU14 / IDUWP14: 3,4 m
Außeneinheit (ODU6.2i) zu WLW196i-6:
- Invertergeregelter Verdichter- und Gebläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten
- Einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material
Mit serienmäßiger IP-Schnittstelle über das Funkmodul MX300 mit Wandhalter/Magnetbefestigung
- WLAN Verbindung zur Kommunikation mit der App MyBuderus
- WLAN Verbindung zur Kommunikation mit dem Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen und bedienen Sie Ihr Buderus System mit Ihrem Smartphone (Android, iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwasser und Einstellung von Zeitprogrammen
- Anzeige von Energieverbräuchen und deren Historie
- Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkomponenten
- Notizfunktion und anlagenspezifische Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller relevanten Betriebszustände und Monitoring zur professionellen Analyse
- Parameter-Konfiguration verändern und optimieren aller relevanten Anlagenparameter
Technische Daten WLW196i-6:
- Heizleistung +7/35 °C: 2,96 kW (nach EN 14825, 40 %)
- Heizleistung +2/35 °C: 3,9 kW (nach EN 14825, 60 %)
- Heizleistung -7/35 °C: 6,18 kW (nach EN 14825, 100 %)
- COP +7/35 °C: 4,84 (nach EN 14825)
- COP +2/35 °C: 4,13 (nach EN 14825)
- COP -7/35 °C: 2,82 (nach EN 14825)
- Kühlleistung +35/18 °C: 6,71 kW (gemäß EN 14511)
- EER bei A35/W18: 3,65
- Kühlleistung +35/7 °C: 4,83 kW (gemäß EN 14511)
- EER bei A35/W7: 3,12
- Nom. Luftvolumenstrom: 4500 qm/h
- Außenlufttemperatur min./max. Heizbetrieb: -20/+35, Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Schallleistungspegel nach ErP (EN 12102): 47 dB(A)
- Max. Schallleistungspegel im Tagbetrieb (EN12102): 63 dB(A)
- Max Schallleistungspegel im reduzierten Nachtbetrieb (silent mode, EN12102): 58 dB(A)
- Schalldruckpegel in 1 m Abstand (EN 12102): 35 dB(A)
- Max. Schallldruckpegel in 1 m Abstand (EN 12102): 50 dB(A)
- Kältemittelmenge R 410 A: 1,75 kg
- Max. Vorlauftemperatur: 62 °C
- Elektronischer Anschluss: 1L/N/PE/230V/50Hz
- Max. Leistungsaufnahme: 3,2 kW
- Wasserseitiger Anschluss Heizung: G 1″ AG
- Abmessungen (Breite / Höhe / Tiefe): 930 x 1380 x 440 mm
- Nettogewicht: 111 kg
EU-Richtlinie für Energieeffizienz:
- Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 55 °C: A++
- Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 35 °C: A+++
- Energieeffizienzklassen-Spektrum: A+++ -> D
- Wärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 55 °C: 5 kW
- Wärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 35 °C: 5 kW
- Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 55 °C: 136 %
- Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 35 °C: 189 %
- Schallleistungspegel in Innenräumen: 49 dB
- Schallleistungspegel im Freien: 47 dB
- Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++
- Energieeffizienzklassen-Spektrum: A+++ -> G
- Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP) 138 %
Bestehend aus:
- 1 Stk. Buderus Logatherm WLW196i-6 AR TP120 Außen aufgestellt, reversibel, Pufferspeicher 120l, schwarz – 7739616347
- 1 Stk. Befestigungs-Set ODU Luft/Wasser – 8738209567
- 1 Stk. Baugruppe INPA Schlauch – 8733716993
- 1 Stk. Abdeckhaube für INPA 4 – 8 AR – 8738205044
- 1 Stk. Rohrbegleitheizung 3m für Kondensatleitung – 7719003297
- 1 Stk. Logafix Ausdehnungsgefäß BU-H 35 l für Heizung, max. 3 bar, silber – 7738323767
- 1 Stk. Buderus Logafix Kappenventil MS 3/4×3/4 – 82567096
Hersteller-Artikel-Nr. 7739616370
