Beschreibung

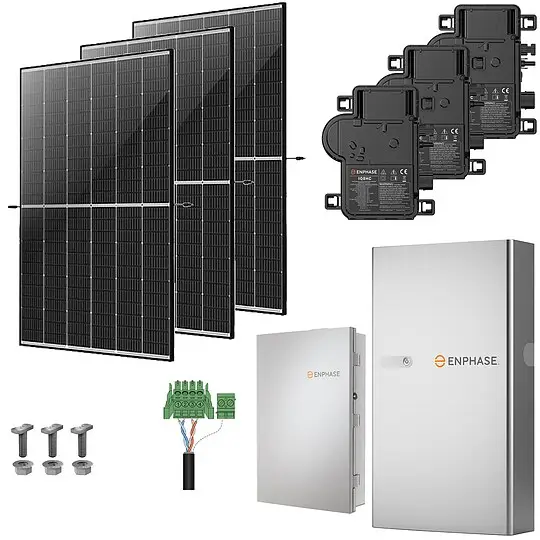

Photovoltaik-Paket mit 36 Modulen black-frame – 16,92 kWp
PV-Paket mit 36 leistungsstarken Solarmodulen, Enphase Wechselrichtern und Speichern.
Mit der neuen IQ8 Serie von Enphase können neben unterschiedlichsten Ausrichtungen und Neigungen auch alle aktuellen Hochleistungsmodule mit bis zu 14 Ampere Nennstrom geregelt werden. In 3 Leistungsklassen von 480 bis 560 Wp lassen sich kleine bis große Anlagenkonstellationen ideal bestücken.
Mit den bewährten, vorkonfektionierten AC-Anschlusskabeln in verschiedensten Varianten ist die Installation auf dem Dach fix erledigt.
36x Enphase Microwechselrichter IQ8HC-72-M-INT – einphasiger Microinverter 384 VA
Eigenschaften und Details:
- Die aktuellen IQ8HC Microinverter sind Smart-Grid-fähig und für die neueste Generation hocheffizienter PV-Module ausgelegt.
- Der IQ8HC Microinverter bietet die branchenweit höchste Energieproduktion und Zuverlässigkeit und erfüllt dank seiner Schnellabschaltfunktion die strengsten Sicherheitsstandards.
- Die IQ8HC Microinverter sind CE-zertifiziert und erfüllen gesetzliche Vorschriften, wenn sie gemäß den Anweisungen des Herstellers installiert werden.
- Alle Mikrowechselrichter von Enphase werden einem strengen Zuverlässigkeits- und Qualitätstestprogramm unterzogen, das insgesamt mehr als eine Million Stunden kumulativer Einschalttests umfasst, sodass Enphase eine Garantie von bis zu 25 Jahren gewähren kann.
Produktvorteile:
- Platzsparend durch direkte Dachmontage
- DC Eingangstrom bis 14 Ampere
- Visualisierung über Webportal + App
- 96,8 % EU-Wirkungsgrad
- Leicht und kompakt, inkl. Plug-and-Play-Anschlüsse
- Integrierte Schnellabschaltfunktion
- Powerline-Kommunikation (PLC) zwischen den Komponenten
- Schnellere Installation mit einfachen zweiadrigen Kabeln
- Über eine Million kumulierte Teststunden
- Doppelt isoliertes Gehäuse der Klasse II
- Optimiert für die neuesten Hochleistungs-PV-Module
- Entspricht der neuesten erweiterten Netzunterstützung
- Automatische Remote-Updates für die neuesten Netzanforderungen
- Anpassbar zur Unterstützung einer Vielzahl von Netzprofilen
Technische Daten:
- Allgemeine Daten:
- Typ: IQ8HC-72-M-INT
- Abmessungen (L x B x H): 212 x 175 x 30,2 mm
- Gewicht: 1,1 kg
- Arc Fault Circuit Interrupter: nein
- Schnittstelle 1: PLM
- Hochsetzsteller: Nein
- Einspeisephasen: 1
- Gehäuseschutzklasse (IP): IP67
- Kommunikation WR – Logger: drahtlos via ZigBee
- Erfassung Erzeugungsleistung: zentral gemessen mit CT´s
- Verbindungsstecker: Stäubli MC4
- Kühlung: passiv
- Spezifikationen Eingang:
- Maximale Eingangsspannung DC (V): 60,00
- Maximale Mpp-Eingangsspannung (V): 45
- Maximaler Eingangsstrom (A): 14,00
- Minimale Mpp-Eingangsspannung (V): 30
- Spezifikationen Ausgang:
- AC Ausgangsleistung: 384 VA
- Netzanschluss: 230 V, 1-phasig
- Max. DC Nennstrom: 14,0 A
- Spitzenleistungsabgabe: 384 VA
- Max. Dauerleistungsabgabe: 380 VA
- Betriebsbereich: 18-49 V
- AC Nennleistung (kVA): 0,38
- Maximale AC-Leistung (kVA): 0,38
- Maximale DC Anschlussleistung (kWp): 0,56
- Wirkungsgrad:
- Europäischer Wirkungsgrad (%): 96,70
- Maximaler Wirkungsgrad (%): 97,33
Enphase IQ Battery 5P-3P-INT, Flex Phase – 5 kWh
Die neue Enphase IQ Battery-5P Flex Phase fügt sich nahtlos in das bewährte System-Konzept ein. In dem kompakten Gehäuse sind neben den Speicherzellen mit 5,0 kWh nutzbarer Kapazität auch die sechs IQ8 Micro-Wechselrichter für die Netzanbindung untergebracht. Diese sind, je nach Ausführung, ein- oder dreiphasig zu installieren. Die Anbindung an das Gateway des PV-Systems erfolgt unkompliziert mit dem Comms-Kit-02. Je nach Anwendungsfall sind weitere Komponenten wie der IQ Combiner oder der IQ System Controller erforderlich.
Beschreibung:
- Vollständig integriertes AC-Batteriesystem
- Sechs eingebettete IQ8D-BAT-Mikrowechselrichter
- Vor Ort austauschbare Komponenten
- kompakte Bauweise
- beliebig kaskadierbar
- Stabile Lithium-Eisenphosphat-Chemie (LFP) für maximale Sicherheit und Langlebigkeit
- Passive Kühlung ohne bewegliche Teile oder Lüfter
- Verwendet kabelgebundene Kommunikation für eine schnelle und konsistente Verbindung
- Schnelle und einfache Plug-and-Play-Installation
- Software- und Firmware-Upgrades aus der Ferne
- Bietet Hausbesitzern Fernüberwachung und -steuerung über die Enphase App
Produkteigenschaften:
- Batteriekapazität (nutzbar): 5,0 kWh
- AC-Anschluss: 400 V, 3-phasig
- Ladeleistung: 3,84 kVA
- Zellchemie: LFP
- Kommunikation: kabelgebundene Anbindung über COMMS-Kit-02 (separat zu bestellen, im IQ Combiner 2EU-3P bereits enthalten)
- Schutzklasse: IP55
- Kühlung: passiv
- Abmessungen: 980 x 550 x 188 mm (HxBxT)
- Montage: Wand (inklusive) / Boden (Montage-Kit separat erhältlich)
- Gewicht: 83,0 kg
- Zellchemie: LFP
- Spannungslage zur Batterie: High Voltage
- Nutzbare Kapazität (kWh): 5,00
Technische Daten:
- Nennleistung: 3,84 kVA
- Energiekapazität: 5,0 kWh
- DC-Rundlauf-Wirkungsgrad: 96%
- AC-Wirkungsgrad: 90%
- Tiefe: 188 mm
- Breite: 550 mm
- Höhe: 980 mm
- Gewicht: 80,4 kg
Kompatibilität:
- IQ8 Series Microinverters
- IQ7 Series Microinverters
- String-Wechselrichter
- IQ Gateway Metered
- Communications Kit 2
- IQ System Controller
- IQ Combiner 2 EU 3P
- Bei 1-phasiger Konfiguration:
- In einer einphasigen Konfiguration können bis zu zwei IQ Battery 5P an ein und denselben Stromkreis angeschlossen werden.
- An Standorten mit einphasigem IQ Relay kann nur eine einzige IQ Battery 5P an jeweils ein IQ Relay angeschlossen werden.
- Bei einer einzelnen IQ Battery 5P installieren Sie einen 2-Pol-Leitungsschutzschalter 20 A mit Auslösecharakteristik B.
- Bei zwei IQ Battery 5P installieren Sie einen 2-PolLeitungsschutzschalter max. 40 A mit Auslösecharakteristik B.
- Bei 3-phasiger Konfiguration:
- In einer dreiphasigen Konfiguration können bis zu fünf IQ Battery 5P an ein und denselben Stromkreis angeschlossen werden.
- An Standorten mit dreiphasigem IQ Relay können bis zu vier IQ Battery 5P an jeweils ein IQ Relay angeschlossen werden.
- Bei einer einzelnen IQ Battery 5P installieren Sie einen 4-Pol-Leitungsschutzschalter 10 A mit Auslösecharakteristik B.
- Bei fünf IQ Battery 5P installieren Sie einen 4-PolLeitungsschutzschalter max. 40 A mit Auslösecharakteristik B.
Packungsinhalt:
- IQ Battery 5P with FlexPhase
- IQ Battery 5P Abdeckung
- IQ Battery 5P Montagehalterung
Hinweis:
Enphase setzt zur Installation eine Zertifizierungsschulung voraus.
Achtung: bei der Installation ist die Steckbrücke der AC-Klemmen zu entfernen.
36x Enphase IQ-Cable Kabel Querformat, dreiphasig
Das IQ Cable und das entsprechende Zubehör sind Teil des IQ-Systems. Diese Produkte ermöglichen eine schnelle, einfache und verlässliche Installation.
Es handelt sich um ein UV-resistentes Kabel in durchgehender Länge mit einem Kabelquerschnitt von 2,5 mm2 mit vormontierten Anschlüssen für IQ Series Microinverter.
Es wird für vertikal montierte Solarmodule mit 60 Zellen verwendet.
Produkteigenschaften:
- Das 2-adrige Kabel ist um 50 % leichter als Enphase Kabel früherer Generationen
- Ein neues Kabelnummerierungssystem vereinfacht das Kabelmanagement
- Plug-and-Play-Steckverbinder beschleunigen die Installation
- Weniger Kabelabfall dank Link-Steckverbindern
Technische Daten:
- Nennspannung: 600 V (Nennspannung der Steckverbinder: 250 V)
- Größe / Max. Nennspannung: 2,5 mm2 / 250 V AC
- Abstand der Steckverbinder: 2,0 m
- Ausrichtung der PV-Module: Querformat (60 Zellen)
- 160 Steckverbinder to IQ Cable (dreiphasig) (Querformat)
36x Trina Solar TSM-470NEG9R.28 Vertex S+ Glas-Glas, Wp monokristallin schwarz/weiß, inkl. Kabel & Stecksystem
Produktbeschreibung:
- Das Solarmodul TSM-NEG9R.28 der Vertex-S+-Serie von Trina Solar ist eine universelle Lösung für Wohn- und Gewerbedächer
- Mit einer Leistung von 470 Wp bietet das Doppelglas-Modul nicht nur hohe Erträge, sondern auch eine ausgezeichnete Beständigkeit gegenüber rauen Umweltbedingungen und Feuer
- Dank der hohen Kompatibilität mit gängigen Wechselrichtern, Optimierern und Montagesystemen lässt sich das Modul flexibel in unterschiedliche Systeme integrieren
- Die optimale Größe und das geringe Gewicht erleichtern die Handhabung und tragen zu geringeren Montage- und Transportkosten bei
- Mit einer Leistungsgarantie von 30 Jahren unterstreicht Trina Solar die besondere Qualität, Langlebigkeit und Zuverlässigkeit des Moduls
Produktvorteile:
- Ideal für Wohn- und Gewerbedächer
- Doppelverglasung für ausgezeichnete Beständigkeit
- Kompatibel mit gängigen Wechselrichtern, Optimierern und Montagesystemen
- Optimale Größe und geringes Gewicht
- 30 Jahre Leistungsgarantie
Produkteigenschaften:
- Nennleistung Pmax: 470 Wp
- Zellart: monokristallin
- Bifazial: Nein
- Zellkontaktierung: 14 Busbars
- Rahmentyp: gerahmt
- Rahmenfarbe: schwarz
- Farbe Rückseitenfolie (Zellenseite): weiß
- Max. Systemspannung: 1500 V
- Verbindungsstecker: MC4 Evo 2
- Kabellänge: 1,1 m
- Glasstärke: 1,6 mm (Vorderseite) / 1,6 mm (Rückseite)
- Oberflächenbelastbarkeit: 5400 Pa (Schnee) / 4000 Pa (Wind)
- Brandschutzklasse: IEC 61730
- Abmessungen: 1762 x 1134 x 30 mm
- Gewicht: 21,0 kg
- Garantie: 30 Jahre Leistungsgarantie und 15 Jahre Produktgarantie
Technische Daten:
- Bifazial: nein
- Glasstärke Front Seite (mm): 1.60
- Nennstrom Impp (A): 10.20
- Rahmenfarbe: schwarz
- Zelllänge (mm): 182.000
- Max. Systemspannung (V): 1500
- Farbe Rückseitenfolie Zellenseite: weiß
- Anzahl Zellen (Stk): 144
- Zellanzahl quer: 6
- Max. Rückstrom (A): 25
- Kurzschlussstrom Isc (A): 10.89
- Zellanzahl längs: 24
- Temperaturkoeffizient Pmpp (%/C): -0.2900
- Modulaufbau: glas-glas
- Temperaturkoeffizient Uoc (%/C): -0.2400
- Max. Oberflächenbelastbarkeit Prüflast (Pa): 5400
- Leistungstoleranz: +5 Wp
- Rahmentyp: gerahmt
- Kabellänge plus (cm): 110.00
- Leerlaufspannung Uoc (V): 54.60
- Zelltyp: monokristallin
- Max. Windlast Prüflast (Sog) (Pa): 4000
- Modulwirkungsgrad (%): 23.50
- Kabel Leiterquerschnitt (mm²): 4.00
- Integrierte Moduloptimierung: nein
- Gehäuseschutzklasse: IP68
- Stecker Typ: MC4 Evo 2
- Temperaturkoeffizient Isc (%/C): 0.0400
- Kabellänge minus (cm): 110.00
- Zellbreite (mm): 210.000
- Nennleistung Pmax (Wp): 470
- Busbars (Stk): 14
Enphase IQ System Controller 3 INT – Systemsteuerungseinheit
Der IQ System Controller 3 von Enphase ist die Leistungs- und Steuerzentrale ihres Enphase Speichersystems. Sämtliche benötigte Komponenten wie Gateway, IQ Relais, Backup-Umschalteinrichtung sind in der zentralen Einheit integriert. Je nach Anwendung und Ausbaustufe der Anlage sind nur noch die Sicherungselemente für Wechselrichter, Speicher und sämtliche Laststromkreise zu ergänzen. Bei Netzausfall werden die definierten Backup-Stromkreise weggeschalten und von Batterie und PV weiter versorgt. Das ebenfalls integrierte Mobilfunkmodem garantiert in jeder Lage den sicheren Datentransfer ins Enphase Portal.
Einsetzbar mit Enphase IQ Battery 5P (kein separates Comms-Kit02 erforderlich) und den IQ7 + IQ8 Micro-WR
Produktvorteile:
- Eine konsolidierte Einheit für PV, DB und Automatic Transfer Switch (ATS)
- Integrierte IQ Gateway-Platine, Produktionsstromwandler, Verbrauchsstromwandler und IQ-Relaisfunktionalität
- Gebündeltes Mobilfunkmodem mit vorausbezahltem Fünf-Jahres-Datenplan und System-Shutdown-Schalter für Sicherheit
- Robustes IP55-Gehäuse
- 10 Jahre beschränkte Garantie
- Kontrolliert die sichere Anbindung an das Stromnetz
- Automatische Erkennung von Netzausfällen
- Sorgt für einen nahezu nahtlosen Übergang zum Ersatzstrom
- Ermöglicht Schwarzstartfähigkeit der IQ Battery 5P with FlexPhase
- Verwendet kabelgebundene Kommunikation für eine schnelle und konsistente Verbindung
- Unterstützt einphasige und dreiphasige Konfigurationen für Solar und Netz
- Unterstützt Leitungseinführung von unten, hinten, links und rechts
- Unterstützt Hauptstromkreise von bis zu 80 A
- Bietet Hauseigentümern Fernüberwachung und -steuerung über die
- Enphase App
Produkteigenschaften:
- AC Anschluss: 230 / 400 V, 1- / 3-phasig
- AC Nennstrom: 80 A
- AC Anschlüsse PV / Bat Kreise: je 3 (bei 3-phasigem Netzanschluss)
- Platz für Sicherungsmontage WR + Bat: 10 TE
- Platz für Sicherungsmontage Verbraucher-/ Backupstromkreise: 8 TE
- Kommunikation: Ethernet, Mobilfunkmodem inkl. 5 Jahres-Datenvertrag
- Schnittstellen: 4 x DI / 2 x Lastabwurf
- COM-Anbindung Battery: direkt (kein separates Comms-Kit 02 erforderlich)
- Schutzklasse: IP 55
- Abmessungen: 700 x 500 x 158 mm (H x B x T)
- Gewicht: 15,2 kg
Kompatible Speicher:
- Enphase IQ Battery 5P-3P Flex Phase (bei 3-phasigem AC-Anschluss)
- Enphase IQ Battery 5P-1P (bei 1-phasigem AC-Anschluss)
- Enphase IQ Battery 5P with FlexPhase
- Enphase IQ8 Series Microinverters*
- Enphase IQ7 Series Microinverters*
- Enphase S Series Microinverters*
- *Enphase unterstützt nicht die Kombination von IQ7- oder S-Serie mit IQ8-Serie auf demselben IQ Gateway oder IQ System Controller 3 INT
Enphase Q-Disc Cable Disconnect – Trennvorrichtung für Q-Kabel-Steckverbinder
Das Trennwerkzeug wird zum Trennen der Kabelabschlüsse verwendet. Es kann auch zum Trennen von EN/MC4-Verbindungen verwendet werden.
Enphase Q-Seal Female Sealing Cap Q-Kabel-Verschlusskappe – Buchse
Verschlusskappe (female) für nicht verwendete Q-Kabelanschlüsse.
Die Buchsenverschlusskappen von Enphase ermöglichen den sicheren Verschluss ungenutzter Anschlussstücke nach der Installation. Bei der Installation werden mithilfe von Steckerverschlusskappen etwaige freiliegende IQ Micro-Steckverbinder verschlossen, die nicht mit den IQ Cable angeschlossen sind, um die freiliegenden Steckverbinder vor Feuchtigkeit bzw. gegen Wasserschäden zu schützen.
Enphase Q-Term P Terminator Cap – Abschluss für Kabelenden, dreiphasig
Es handelt es sich um Abschlusskappen für ungenutzte dreiphasige Kabelenden.
Lieferumfang des Pakets:
- 36x Enphase Microwechselrichter IQ8HC-72-M-INT – einphasiger Microinverter 384 VA
- 72x Hammerkopfschraube M8 x 30 + passende Mutter M8 – zur Befestigung des Wechselrichters
- 1x Batteriespeicher Enphase IQ Battery 5P – 5 kWh
- 36x Enphase Kabel – IQ Cable – Querformat, dreiphasig
- 36x Trina Solar TSM-470NEG9R.28 VERTEX S+ 470 Wp, inkl. Kabel und Stecksystem
- 1x Enphase IQ System Controller 3 INT – Systemsteuerungseinheit
- 1x Enphase Controll-Cabel – CTRL-BL-EU-01, COM-Kabel, 100m
- 1x Enphase Q-Disc Cable Disconnect – Trennvorrichtung für Q-Kabel-Steckverbinder
- 1x Enphase Q-Seal Female Sealing Cap Q-Kabel-Verschlusskappe – Buchse
- 1x Enphase Q-Term P Terminator Cap – Abschluss für Kabelenden, dreiphasig
