PV-Komplettanlage 10 kWp mit SMA Wechselrichter 10 kW, 24 Solarmodulen full black & Montagesystem Aufdach Expressversand

Beschreibung

Photovoltaik-Komplett-Anlage mit 24 Modulen Glas-Glas full black für Aufdach-Montage – 10,92 kWp

PV-Paket mit 24 leistungsstarken Solarmodulen und SMA Wechselrichter. Die Montage ist für 24 Module in der senkrechten oder waagerechten Installation ausgelegt. Das hierfür passende Befestigungssystem, Solarkabel, Anschlüsse und weiteres Zubehör sind im Lieferumfang enthalten.

Die Faust aufs Auge, wie Topf und Deckel – es gibt einige Redensarten, die ein ideales Zusammenpassen beschreiben. In der PV-Welt ergänzt SMA diese Liste nun mit „Smart Energy + Home Storage“. Die Kombination der 1- und 3-phasigen Hybrid-Serien mit dem neuen Hochvoltspeicher ist ein Perfect-Match – eine Punktlandung. Die kompakten Kraftpakete glänzen mit integriertem BMS und bis zu 8000 Ladezyklen für eine schnelle Installation sowie intensive Nutzung. Mit bis zu 5 Batteriemodulen à 3,2 kWh stehen gesamt 16,4 kWh nutzbare Speicherpower für jede Energie-Lebenslage parat. Die Basiseinheit für die Bodenmontage des Speichers muss bei Bedarf pro Turm separat bestellt werden (Artikel PVBSBKSMA). Zubehör für die Wandmontage ist enthalten.

SMA Sunny Tripower 10.0 SE Hybrid-Wechselrichter 3-phasig – 10 kW

Produkteigenschaften:

• AC-Leistung: 10.0 kW
• AC-Anschluss: 400 V, 3-phasig
• Anzahl MPPT: 2
• DC-Eingangsstrom: 12,5 A (MPPT 1), 25,0 A (MPPT 2)
• DC-Eingangsspannung: 280 – 800 V DC
• Kommunikation: WLAN, Ethernet, CAN
• Schnittstellen: 5 x DI (FRE), 1 x DO
• Schutzklasse: IP65
• Kühlung: passiv
• Gewicht: 30,0 kg
• Abmessungen: 500 x 598 x 173 mm (B x H x T)
• ACHTUNG: Zur Verbindung des Wechselrichters mit der Home Storage Batterie wird zusätzlich das Home Storage Com-Cable Set (Artikel PVZSMACOMCABLE) benötigt

Technische Daten:

• Topologie: Trafolos
• Einspeisephasen: 3
• Hochsetzsteller: Ja
• Anzahl der MPP-Tracker (Stk): 2
• Arc Fault Circuit Interrupter: nein
• Gehäuseschutzklasse: IP65
• Schnittstelle 1: Ethernet
• Max. Eingangsspannung DC (V): 1.000,00
• Schnittstelle 2: RS485
• Batteriekopplung: AC/DC
• Europäischer Wirkungsgrad (%): 97,50
• Max. Eingangsstrom pro MPPT (A): 12,5/25
• Max. AC Leistung (kVA): 10,00
• Max. Wirkungsgrad (%): 98,10
• AC Nennleistung (kW): 10,00
• Max. Eingangsstrom gesamt (A): 37,50
• Max. DC Anschlussleistung (kWp): 15,00
• Max. Anzahl Stringeingänge (Stk): 3
• Spannungslage zur Batterie: High Voltage
• Display: ohne Display
• Schnittstellen: Dig. in, Dig. out, Ethernet, W-Lan
• Ersatzstromfähig: Nein
• Wechselrichtertyp: Hybridwechselrichter, Strangwechselrichter
• AC Netzspannung (V): 220V, 230V, 240V, 380V, 400V, 415V
• AC Überspannungsschutz: Type2
• DC Überspannungsschutz: Type2
• Max. Temperatur der Umgebung (°C): 60
• Integrierter DC Schalter: Ja
• Min. Temperatur Umgebung (°C): -25
• Starteingangsspannung (V): 180
• Schattenmanagement: ja
• Ersatzstrom light: ja
• DC Stecker Typ: SUNCLIX
• Anschluss Rundsteuerempfänger: ja
• Max. MPP-Eingangsspannung (V): 800,00
• Min. MPP-Eingangsspannung (V): 280,00
• Min. Eingangsspannung (V): 150
• Max. Kurzschlussstrom gesamt (A): 60,00
• Ladestrom (A): 30,00
• Max. Ausgangsstrom (A): 15,20
• Dezibel: 30
• Kontakt zur Eigenverbrauchsoptimierung (z.B. für Wärmepumpe): 1
• Max. Kurzschlussstrom pro MPPT (A): 20/40
• Ladespannung (V): 150-600
• Cos phi.: +/- 0,8, +/- 0,9, 1
• AC Netzfrequenz (Hz).: 50 Hz

24x Trina Solar TSM-455NEG9R.25 Vertex S+ Glas-Glas, full black, MC4 Evo 2

Das Solarmodul TSM-NEG9R.25 der Trina Vertex S+ Serie mit einer Leistung von 455 Wp verbindet Ästhetik mit Effizienz. Das elegante Full-Black-Design sorgt für eine moderne Optik, während die Doppelglas-Konstruktion hohe Zuverlässigkeit garantiert. Als universelle Lösung für Wohn- und Gewerbedächer ist es kompatibel mit gängigen Wechselrichtern, Optimierern und Montagesystemen. Das geringe Gewicht und die optimale Größe erleichtern Transport und Installation, während flexible Montagemöglichkeiten für vielseitige Einsatzszenarien sorgen. Mit einer Leistungsgarantie von 30 Jahren und einer Produktgarantie von 25 Jahren unterstreicht Trina die außerordentliche Qualität dieses Produkts.

Produktvorteile:

• Moderne Optik im Full-Black-Design
• Robuste Doppelglas-Konstruktion
• Universelle Lösung für Wohn- und Gewerbedächer
• Kompatibel mit gängigen Systemen

Produkteigenschaften:

• Nennleistung Pmax: 455 Wp
• Zellart: monokristallin
• Bifazial: Nein
• Zellkontaktierung: 16 Busbars
• Rahmentyp: gerahmt
• Rahmenfarbe: schwarz
• Farbe Rückseitenfolie (Zellenseite): schwarz
• Farbe Rückseitenfolie (Dachseite): weiß
• Max. Systemspannung: 1500 V
• Verbindungsstecker: MC4 Evo 2
• Kabellänge: 1,1 m
• Glasstärke: 1,6 mm (Vorderseite) / 1,6 mm (Rückseite)
• Oberflächenbelastbarkeit: 5400 Pa (Schnee) / 4000 Pa (Wind)
• Brandschutzklasse: IEC 61730
• Abmessungen: 1762 x 1134 x 30 mm
• Gewicht: 21,0 kg
• Garantie: 30 Jahre Leistungsgarantie und 25 Jahre Produktgarantie

Technische Daten:

• Bifazial: nein
• Glasstärke Front Seite (mm): 1.60
• Rahmenfarbe: schwarz
• Farbe Rückseitenfolie Dachseite: weiß
• Zelllänge (mm): 182.000
• Modulwirkungsgrad (%): 22.80
• Max. Systemspannung (V): 1500
• Anzahl Zellen (Stk): 144
• Zellanzahl quer: 6
• Max. Rückstrom (A): 25
• Nennspannung Umpp (V): 45.00
• Zellanzahl längs: 24
• Temperaturkoeffizient Pmpp (%/C): -0.2900
• Modulaufbau: glas-glas
• Temperaturkoeffizient Uoc (%/C): -0.2400
• Max. Oberflächenbelastbarkeit Prüflast (Pa): 5400
• Leistungstoleranz: +5 Wp
• Rahmentyp: gerahmt
• Kabellänge plus (cm): 110.00
• Zelltyp: monokristallin
• Max. Windlast Prüflast (Sog) (Pa): 4000
• Kabel Leiterquerschnitt (mm²): 4.00
• Nennstrom Impp (A): 10.11
• Integrierte Moduloptimierung: nein
• Gehäuseschutzklasse: IP68
• Nennleistung Pmax (Wp): 455
• Stecker Typ: MC4 Evo 2
• Temperaturkoeffizient Isc (%/C): 0.0400
• Kabellänge minus (cm): 110.00
• Leerlaufspannung Uoc (V): 53.40
• Zellbreite (mm): 210.000
• Busbars (Stk): 16
• Farbe Rückseitenfolie Zellenseite: schwarz
• Kurzschlussstrom Isc (A): 10.77

K2 Befestigungssystem SolidRail für Schrägdach mit Verlegeplan waagrecht/senkrecht

Artikelliste aller Montageelemente:

• 56x 2002390 / Dachhaken SolidHook 3S+
• 100x 1000041 / Hammerkopfschraube 28/15 M10×30
• 100x 1000042 / Sperrzahnmutter M10
• 100x 2004112 / Holzbauschraube wood screw 8×100
• 40x 1004765 / Abdeckkappe SolidRail Light End Cap
• 100x 2002870 / Kabelbinder mit Aufsteckmöglichkeit – Cable Manager
• 28x 2004269 / Schiene SolidRail 3,65 m
• 20x 1004107 / Verbindungs-Set SolidRail Light – RailConnector Set
• 50x 1004110 / Kreuzverbinder SolidRail – CrossConnector Set
• 40x 2004148 / Mittelklemme – OneMid Set 25-40
• 40x 2004545 / Endklemme EC Black 25-40

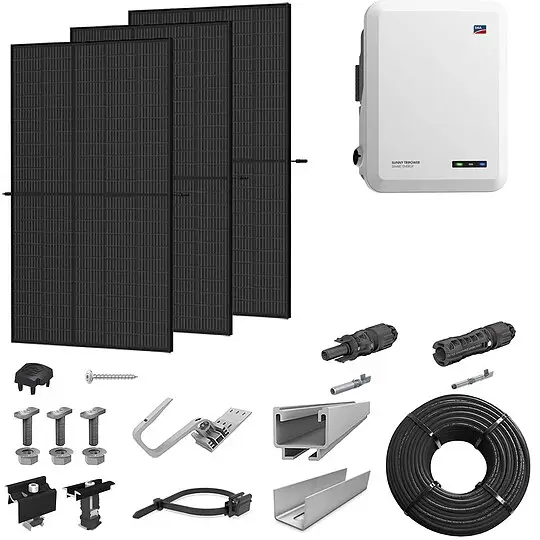

Lieferumfang des Pakets:

• 1x Hybrid-Wechselrichter 10KTL-M1
• 1x Montagesystem SolidRail für Schrägdach
• 24x Trina Solar TSM-455NEG9R.25 Vertex S+ Glas-Glas, bifazial, full black, inkl. Kabel und Stecksystem
• 1x 100m schwarzes Solarkabel Ø 6 mm²
• 2x Stäubli PV MC4-Evo2 Kupplungsbuchse (+)
• 2x Stäubli PV MC4-Evo2 Kupplungsstecker (-)
