Beschreibung

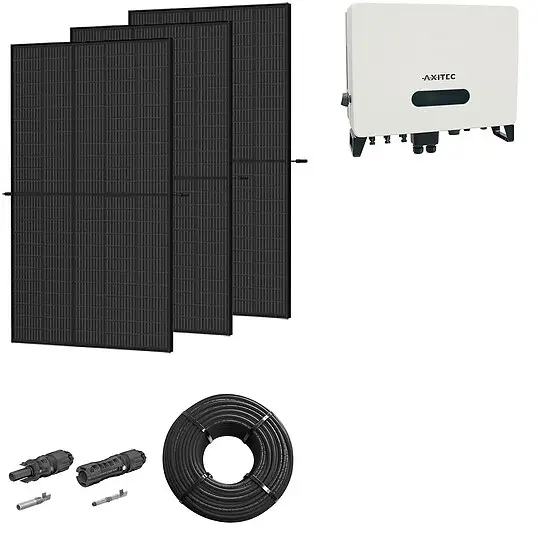

Photovoltaik-Paket mit 20 Modulen Glas-Glas full black – 9,10 kWp
PV-Paket mit 20 leistungsstarken Solarmodulen und AXITEC Wechselrichter.
Axitec von Kopf bis Fuß – in unserem Fall eher von Dach bis Keller. Axitec komplettiert Ihre Qualitätskette jetzt mit der neuen AXIhycon Hybrid-Wechselrichter Serie.
Natürlich kompatibel mit den hauseigenen Hochvoltspeichern AXIstorage Li SV1 und SV2. Bis zu 16 Ampere Eingangsstrom pro MPP Tracker sowie integrierte Lichtbogenüberwachung und Überspannungsschutz Typ 2 lassen wenig Wünsche offen. Auch eine Backupfunktion auf USV Level bringt weitere Pluspunkte.
AXITEC Hybrid-Wechselrichter AXIhycon 8H dreiphasig – für Photovoltaiksysteme
Axitec von Kopf bis Fuß – in unserem Fall eher von Dach bis Keller. Axitec komplettiert Ihre Qualitätskette jetzt mit der neuen AXIhycon Hybrid-Wechselrichter Serie.
Natürlich kompatibel mit den hauseigenen Hochvoltspeichern AXIstorage Li SV1 und SV2. Bis zu 16 Ampere Eingangsstrom pro MPP Tracker sowie integrierte Lichtbogenüberwachung und Überspannungsschutz Typ 2 lassen wenig Wünsche offen. Auch eine Backupfunktion auf USV Level bringt weitere Pluspunkte.
Produkteigenschaften:
- 2 MPP-Tracker zur flexiblen Auslegung der PV-Anlage
- Bis Maximal 16 A DC MPPT-Eingangsstrom und 24 A Isc
- USV-Reaktionszeit
- Unterstützt Lastspitzenkappung (Peak Shaving)
- Optimiertes Lademanagement für längere Batterielebenszeit
- Anti-Islanding
- Schutz vor Kurzschluss
- Integrierter AFCI (Gleichstrom-Lichtbogenfehlerschutz)
- Integrierter DC-Schalter
- DC-Verpolungsschutz
- PV Überspannungsschutz Typ II
- Batterie-Verpolungsschutz
- Bis zu 16A DC Eingangsstrom
- Integrierter AFCI und DC Überspannungsschutz Typ 2
- Backup mit USV Niveau
Technische Daten:
- Allgemeine Daten:
- Typ: Axihycon 8H
- Abmessungen (L x H x B): 600 x 230 x 500 mm
- Gewicht: 32,60 kg
- Display: ohne Display
- Arc Fault Circuit Interrupter: ja
- Schnittstelle 1: RS485
- Schnittstelle 2: Ethernet
- Topologie: Trafolos
- Einspeisephasen: 3
- Gehäuseschutzklasse: IP66
- Anzahl Mpp-Tracker: 2
- AC-Anschluss: 3-phasig
- DC Anschluss: MC4
- Kommunikation: WLAN (opt.), Ethernet, CAN, RS485
- Kühlung: passiv
- Energy Meter bei Wechselrichter enthalten
- Spezifikationen Eingang:
- Anzahl Stringeingänge (Stk): 2
- Maximale DC Anschlussleistung: 12,80 kWp
- Maximale Eingangsspannung DC: 1.000,00 V
- Maximale Mpp-Eingangsspannung: 600 V
- Maximaler Eingangsstrom: 16,00 A
- Eingangstrom: 16A pro MPPT
- Minimale Mpp-Eingangsspannung: 160 V
- Spezifikationen Ausgang:
- AC Nennleistung: 8,00 kVA
- Maximale AC-Leistung: 8,00 kVA
- Wirkungsgrad:
- Europäischer Wirkungsgrad: 97,41 %
- Maximaler Wirkungsgrad: 98,03 %
20x Trina Solar TSM-455NEG9R.25 Vertex S+ Glas-Glas, full black, MC4 Evo 2
Das Solarmodul TSM-NEG9R.25 der Trina Vertex S+ Serie mit einer Leistung von 455 Wp verbindet Ästhetik mit Effizienz. Das elegante Full-Black-Design sorgt für eine moderne Optik, während die Doppelglas-Konstruktion hohe Zuverlässigkeit garantiert. Als universelle Lösung für Wohn- und Gewerbedächer ist es kompatibel mit gängigen Wechselrichtern, Optimierern und Montagesystemen. Das geringe Gewicht und die optimale Größe erleichtern Transport und Installation, während flexible Montagemöglichkeiten für vielseitige Einsatzszenarien sorgen. Mit einer Leistungsgarantie von 30 Jahren und einer Produktgarantie von 25 Jahren unterstreicht Trina die außerordentliche Qualität dieses Produkts.
Produktvorteile:
- Moderne Optik im Full-Black-Design
- Robuste Doppelglas-Konstruktion
- Universelle Lösung für Wohn- und Gewerbedächer
- Kompatibel mit gängigen Systemen
Produkteigenschaften:
- Nennleistung Pmax: 455 Wp
- Zellart: monokristallin
- Bifazial: Nein
- Zellkontaktierung: 16 Busbars
- Rahmentyp: gerahmt
- Rahmenfarbe: schwarz
- Farbe Rückseitenfolie (Zellenseite): schwarz
- Farbe Rückseitenfolie (Dachseite): weiß
- Max. Systemspannung: 1500 V
- Verbindungsstecker: MC4 Evo 2
- Kabellänge: 1,1 m
- Glasstärke: 1,6 mm (Vorderseite) / 1,6 mm (Rückseite)
- Oberflächenbelastbarkeit: 5400 Pa (Schnee) / 4000 Pa (Wind)
- Brandschutzklasse: IEC 61730
- Abmessungen: 1762 x 1134 x 30 mm
- Gewicht: 21,0 kg
- Garantie: 30 Jahre Leistungsgarantie und 25 Jahre Produktgarantie
Technische Daten:
- Bifazial: nein
- Glasstärke Front Seite (mm): 1.60
- Rahmenfarbe: schwarz
- Farbe Rückseitenfolie Dachseite: weiß
- Zelllänge (mm): 182.000
- Modulwirkungsgrad (%): 22.80
- Max. Systemspannung (V): 1500
- Anzahl Zellen (Stk): 144
- Zellanzahl quer: 6
- Max. Rückstrom (A): 25
- Nennspannung Umpp (V): 45.00
- Zellanzahl längs: 24
- Temperaturkoeffizient Pmpp (%/C): -0.2900
- Modulaufbau: glas-glas
- Temperaturkoeffizient Uoc (%/C): -0.2400
- Max. Oberflächenbelastbarkeit Prüflast (Pa): 5400
- Leistungstoleranz: +5 Wp
- Rahmentyp: gerahmt
- Kabellänge plus (cm): 110.00
- Zelltyp: monokristallin
- Max. Windlast Prüflast (Sog) (Pa): 4000
- Kabel Leiterquerschnitt (mm²): 4.00
- Nennstrom Impp (A): 10.11
- Integrierte Moduloptimierung: nein
- Gehäuseschutzklasse: IP68
- Nennleistung Pmax (Wp): 455
- Stecker Typ: MC4 Evo 2
- Temperaturkoeffizient Isc (%/C): 0.0400
- Kabellänge minus (cm): 110.00
- Leerlaufspannung Uoc (V): 53.40
- Zellbreite (mm): 210.000
- Busbars (Stk): 16
- Farbe Rückseitenfolie Zellenseite: schwarz
- Kurzschlussstrom Isc (A): 10.77
Lieferumfang des Pakets:
- 1x AXITEC Hybrid-Wechselrichter AXIhycon 8H dreiphasig
- 20x Trina Solar TSM-455NEG9R.25 Vertex S+ Glas-Glas, bifazial, full black, inkl. Kabel und Stecksystem
- 1x 100m schwarzes Solarkabel Ø 6 mm²
- 2x Stäubli PV MC4-Evo2 Kupplungsbuchse (+)
- 2x Stäubli PV MC4-Evo2 Kupplungsstecker (-)
