Beschreibung

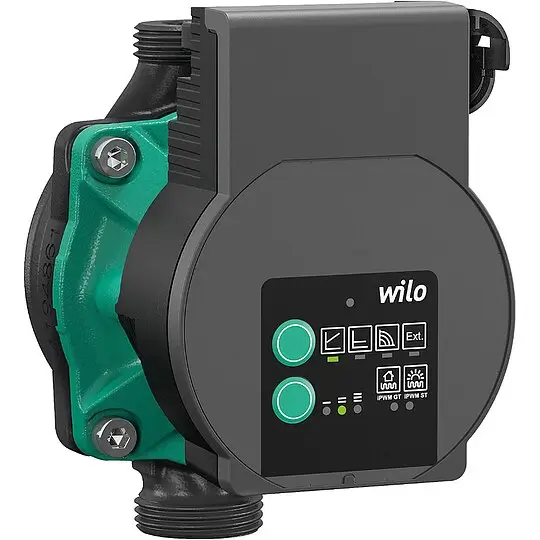

Wilo Umwälzpumpe Varios-Pico-STG 25/1-8, Anschluss DN40 (1 1/2″) AG – Baulänge 180mm
Beschreibung:
- Für den Einsatz in Heizungs-, Kühl- , Industrie-, Solar- und Geothermieanlagen
- Kann mit und ohne PWM-Signal betrieben werden
- Grüne-Knopf-Technologie:
- Druckknopf für Regelungsbettrieb
- Druckknopf für Einstellung
- Sync-Funktion manueller Programmiermodus
- LED-Anzeige
- Externe Regelungsarten
- Störmeldungen über Fehlercodes
- Entlüftungsfunktion
- Manuelle Wiedereinschaltung
- Doppelter Elektroanschluss, Molex-Typ und Wilo-Connector
- iPWM-Anschluss
Eigenschaften und Details:
- Hocheffizienzpumpe Wilo-Varios PICO-STG, elektronisch geregelt
- Wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss, blockierstromfester Synchronmotor nach ECM-Technologie und integrierter elektronischer Leistungsregelung zur stufenlosen Differenzdruckregelung
- Einsetzbar für alle Heizungs- und Klimaanwendungen, sowie für Solar- und Geothermieanlagen
Technische Daten:
- Medientemperatur: -20°C bis +95°C (Heizung/Geothermie), -10°C bis +110°C (Solar)
- Betriebsspannung: 230 V, 50/60 Hz
- Energieeffizienzindex (EEI):
- Leistungsaufnahme: 1-75 W
- Schutzart: IPX4D
- Pumpengehäuse: Grauguss (KTL-beschichtet)
- Baulänge: 180 mm
- Werkstoff des Gehäuses: Gusseisen
- Anschlussgröße: DN 40
- Anschluss: Außengewinde
- Druckstufe: PN 10
- Anschlussspannung: 1 x 230 V
- Leistungsaufnahme [W]: 1 – 75
- Drehzahlansteuerung: PWM
- Frequenz: 50/60 Hz
- Elektrischer Anschluss: Anschlussstecker
- Max. Förderhöhe [m]: 8.4
- Schutzart (IP): IPX4D
- Max. Mediumtemperatur (Dauerbetrieb) [°C]: 110
- Min. Mediumtemperatur (Dauerbetrieb) [°C]: -20
- Einbaulänge [mm]: 180
- Anschlussmaß Pumpengehäuse: 1 1/2 Zoll
- Energieeffizienzindex (EEI): 0.23
- Typ: 25/1-8
- Nennmaß: DN 25 (1″)
- Außengewinde: DN 40 (1 1/2″)
Hydraulische Daten:
- Maximaler Betriebsdruck PN: 10 bar
- Förderhöhe max H max: 8,4 m
- Volumenstrom max Q max: 4,5 m³/h
- Min. Medientemperatur Tmin: -20 °C
- Max. Medientemperatur Tmax: 110 °C
- Min. Umgebungstemperatur Tmin: -10 °C
- Max. Umgebungstemperatur Tmax: 40 °C
Einbaumaße:
- Pumpenanschluss: G 1½
- Pumpenanschluss (alternative Bezeichnung): RP 1
- Baulänge L0: 180 mm
Motordaten:
- Energieeffizienzindex (EEI):
- Netzanschluss: 1~230 V ±10%, 50/60 Hz
- Motornennleistung P2: 55 W
- Drehzahl min. nmin: 2695 1/min
- Drehzahl max. nmax: 4686 1/min
- Leistungsaufnahme P1 min: 1 W
- Leistungsaufnahme P1 max: 75 W
- Störaussendung: EN 61000-6-3
- Störfestigkeit: EN 61000-6-2
- Elektromagnetische Verträglichkeit: EN 61800-3
- Kabelverschraubung: 1 x PG11
- Isolationsklasse: F
- Schutzart: IPX4D
Werkstoffe:
- Pumpengehäuse: Grauguss
- Laufrad: PP-GF40
- Welle: Edelstahl
- Lager: Kohle, metallimprägniert
– Hersteller-Artikel-Nr.: 4232743
